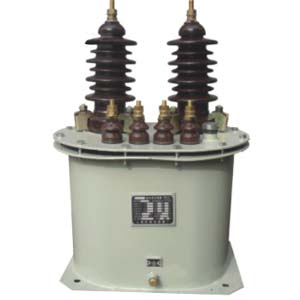

LJW-35電流互感器
產品詳情
概述
LJW-35電流互感器為油紙絕緣、戶外型產品，適用于額定頻率50Hz或60Hz、額定電壓為35kV的電力系統中，作電能計量、電流測量和繼電保護用。
結構
本型電流互感器的器身裝在充滿變壓器油的油箱中，并經真空干燥和浸油處理，產品不全密封結構，能有效地防止油老化。
變比參數
1. 額定絕緣水平：40.5/95/1200kV；
2. 額定二次電流：5A；
3. 額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表；
4. 外絕緣爬電距離：普通型≥735；W2型≥1100。
| 額定一次電流(A) | 準確級次組合 | 額定輸出(VA) | 10P級準確限值系數 | 短時熱電流(I th)(KA/S) | 額定動穩定電流(I dyn)(KA) | |||
| 5 | 0.5/10P1/10P2 0.2/10P1/10P2 | 30 | 40 | 40 | 30 | 20 | 0.5 | 1.28 |
| 10 | 1 | 2.55 | ||||||
| 15 | 1.5 | 3.83 | ||||||
| 20 | 2 | 5.1 | ||||||
| 30 | 3 | 7.65 | ||||||
| 40 | 4 | 10.2 | ||||||
| 50 | 5 | 12.75 | ||||||
| 75 | 7.5 | 19.13 | ||||||
| 100 | 10 | 25.5 | ||||||
| 150 | 15 | 38.3 | ||||||
| 200 | 20 | 51 | ||||||
| 300 | 30 | 76.5 | ||||||
| 400~2000 | 40 | 95 | ||||||
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
- 產品名稱：
LJW-35電流互感器
- 型號：
LJW-35
