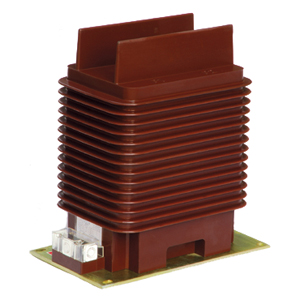

產品名稱：LZZBJ9-35電流互感器

型號：LZZBJ9-35

品牌：上?；チ?/li>

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

概述

LZZBJ9-35電流互感器為環氧樹脂全封閉澆注，全封閉式絕緣，。產品精度高、功耗小，溫升低，運行穩定可靠。特別適用于35kV小型化開關柜，可以根據用戶要求，加大互感器上側絕緣隔板，優化開關柜內部空間，加強相間絕緣，使開關內部布局整齊、美觀。適用于額定電壓35kV及以下，額定頻率50Hz電力系統中，作計量、測量及繼電保護用.產品體積小，重量輕,運行穩定,免維護。并且具有優良的動熱穩定性能.可以根據用戶要求，生產為多變比形式，有利于擴容，減少投資.計量用級次采用超微晶合金鐵心制造，測量及保護用級次采用進口優質硅鋼片鐵心制造。

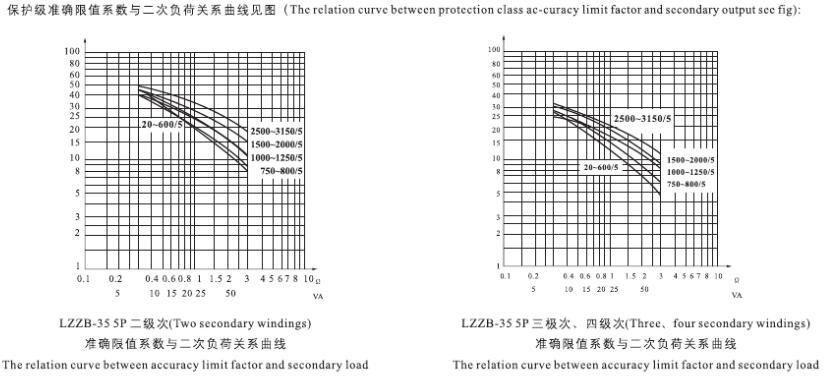

　　保護級準確限值系數與二次負荷關系曲線見圖

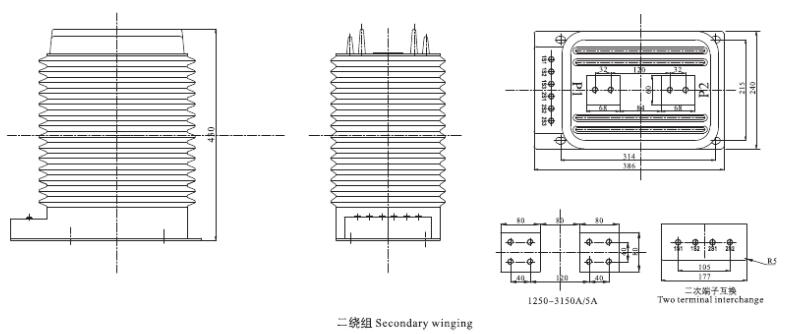

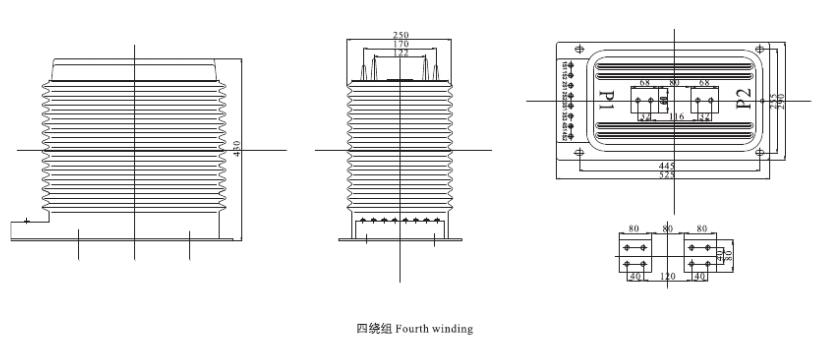

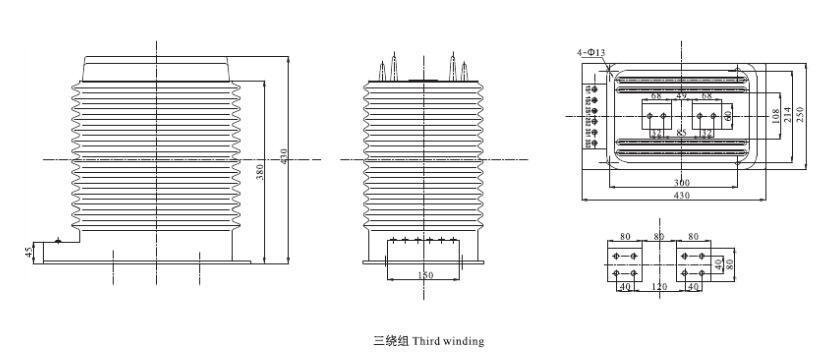

　　LZZBJ9-35電流互感器外形尺寸

技術參數(戶內)

產品型號	額定一次電流A	準確及組合	額定輸出VA	額定短時熱電流(KA/S)	額定動穩定電流
	15	0.2/10P10 0.5/10P10 0.2/5P20 0.2/0.5/10P10 0.2/50.5/5P20 0.2/10P10/5P20 0.5/10P15/5P20	15/20 20/20 15/20 20/20 15/20/20 15/20/20 15/20/20 20/20/20	1.5/1	3.75
LZZBJ9-35	20			20/1	5
	30			3/1	7.5
	40			4/1	10
	50			5/1	12.5
	75			7.5/1	18.75
	100			10/1	25
	150			15/1	37.5
	200			20/1	50
	300			31.5/3	80
	400			31.5/3	80
	500			31.5/3	80
	600			31.5/3	80
	800			31.5/3	80
	1000			31.5/3	80
	1200			31.5/3	80
	1500			31.5/3	80
	2000			31.5/3	80

IEC69944-1：2003《互感器第1部分：電流互感器》
GB311.1-1997《高壓輸變電設備的絕緣配合》
JB/T5356-2002《電流互感器試驗導則》
電氣性能
額定電壓:35 kV
額定頻率:50 Hz
額定絕緣水平:40.5/95/185 kV
額定一次電流:20～2000A
額定二次電流:5或1A
局部放電水平:48 kV,≤50 pC 28 kV,≤20 pC
環境條件
使用環境: 戶內
環境溫度: -5～40 ℃
24h內相對濕度平均值: ≤95%
1月內相對濕度平均值: ≤90%
額定海拔高度:≤1000m
防污穢等級: Ⅱ

產品名稱：
LZZBJ9-35電流互感器

型號：
LZZBJ9-35

本公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的專業化企業，是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
