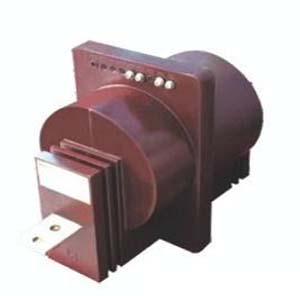

LFZB8-10B電流互感器
產品詳情

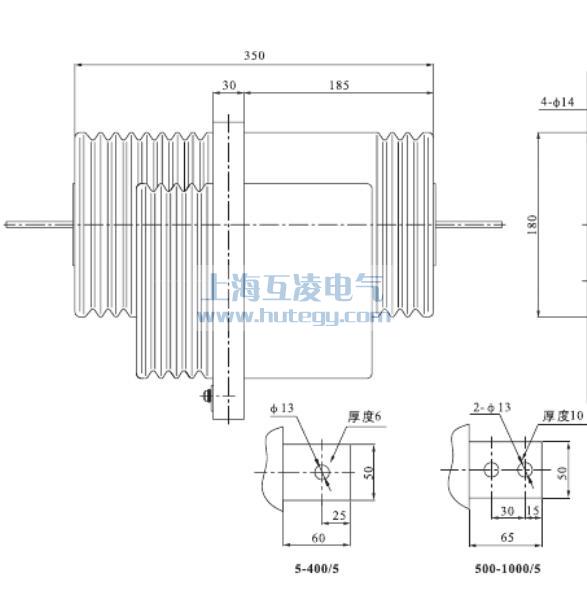

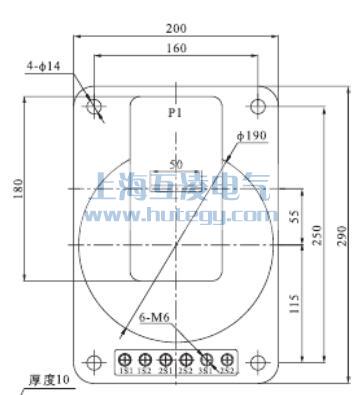

LFZB8-10B電流互感器結構簡介
LFZB8-10B電流互感器概述
我們的互凌的互感器用的是環氧樹脂澆注全封閉穿墻式結構，適用于額定頻率為50Hz或60Hz，額定電壓為10kV及以下的電力系統中作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。
額定負額表
| 額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | 額定短時熱電流 (kA) | 額定動穩定電流 (kA) | ||||
| 0.2S | 0.2 | 0.5S | 0.5 | 10P10 | ||||
| 20 | 0.2S/10P10 0.2/10P10 0.5S/10P10 0.5/10P10 0.2/0.5/10P10 0.2/10P10/10P10 0.5/10P10/10P10 |
10 | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 | 3 | 7.5 | ||||||
| 40 | 4 | 10 | ||||||
| 50 | 6 | 15 | ||||||
| 75 | 8 | 20 | ||||||
| 100 | 12 | 30 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 20 | 50 | ||||||
| 300 | 32 | 80 | ||||||
| 400 | 36 | |||||||
| 500、600 | 20 | 63 | 150 | |||||
| 750、800 | 80 | 200 | ||||||
| 1000 | 100 | 250 | ||||||
| 1200 | ||||||||
1額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級
原理
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
- 產品名稱：
LFZB8-10B電流互感器
- 型號：
LFZB8-10B
