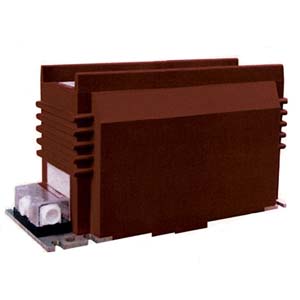

LZZBJ18-10/185H/2S電流互感器簡介

本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。 電流互感器額定電壓不小于裝設點線路額定電壓。 LZZBJ18-10電流互感器為支柱式環氧樹脂澆注絕緣戶內型全工況產品，適用于中置式開關柜或其他型式開關柜中，在額定頻率為50Hz、額定電壓為10kV及以下的電力系統中作電流、電能測量及繼電保護用。

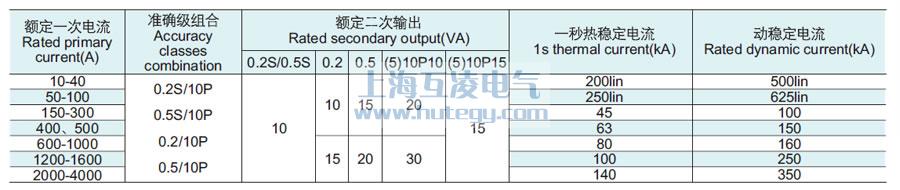

LZZBJ18-10/185H/2S電流互感器技術數據

產品符合標準GB1208-1997和IEC44-1及顧客特殊要求
額定絕緣水平:12/42/75kV
額定頻率:50Hz
額定二次電流:5或1A
環境溫度:-5℃~+40℃
二次繞組小于或等于兩個時,可增加帶電顯示裝置

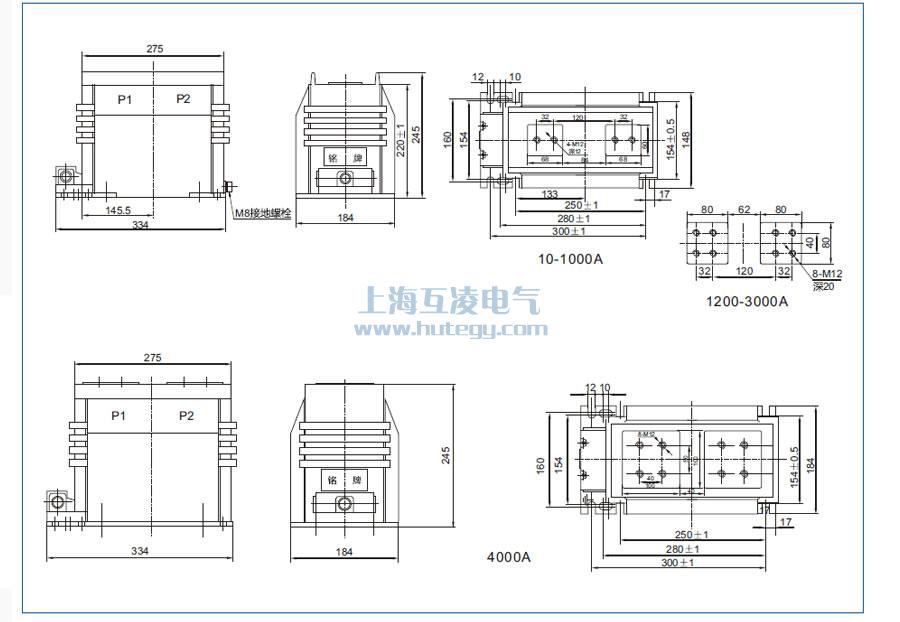

LZZBJ18-10/185H/2S電流互感器安裝尺寸圖

常見故障

電流互感器的常見故障往往與制造缺陷有關，具體如下：
1)電流互感器的絕緣很厚，有的絕緣包繞松散，絕緣層間有皺折，加之真空處理不良，浸漬不完全而造成含氣空腔，從而易引起局部放電故障。
2)電容屏尺寸與排列不符合設計要求，甚至少放電容屏，電容極板不光滑平整，甚至錯位或斷裂，使其均壓特性破壞。因此，當局部固體絕緣沿面的電場強度達到一定數值時，就會造成局部放電。 上述局部放電的直接后果是使絕緣油裂解，在絕緣層間生成大量的x臘，介損增大。這種放電是有累積效應的，任其發展下去，油中氣體分析將可能出現電弧放電的特征。
3)由于絕緣材料不清潔或含濕高，可能在其表面產生沿面放電。這種情況多見于一次端子引線沿墊塊表面放電。
4)某些連接松動或金屬件電位懸浮將導致火花放電，例如一次繞組支持螺母松動，造成一次繞組屏蔽鋁箔電位懸浮，末屏引線接觸或焊接不良甚至斷線，均會引起此類故障。
