電壓互感器斷線問題處理方法及思路

　　電壓互感器出現斷線有哪些現象

　?。?、有功功率表指示異常，電壓表指示為零或三相電壓不一致，電能表不轉或轉得慢，低電壓繼電器動作。

　?。?、高壓熔斷器熔斷時還可能有接地信號出現，絕緣監視電壓較正常值偏低，而正常相監視電壓表上的指示仍正常。

　?。?、"電壓互感器回路斷線"光字牌亮，警鈴響

　　4、低壓繼電器動作

　　造成電壓互感器斷線可能的原因？

　　1、電壓互感器一、二次側熔斷器熔斷。

　?。病㈦妷呵袚Q回路輔助觸點及切換開關接觸不良。

　?。?、回路中導線接頭松動或斷線。

　　電壓互感器一次側二次側不能短路，如果短路容易燒毀互感器，電壓互感器安裝要禁止短路，為了預防互感器短路，設計安裝的時候要加上熔斷器進去做短路保護，

　　電壓互感器的重大故障如鐵芯片間絕緣損壞、繞組繞組對地絕緣擊穿等極少發而且電壓互感器設備故障現象明顯,容易判斷。更為常見的是電壓互感器二次回路斷線問題壓互感器二次回路接的負載很多,連在母線上的各個連接元件的保護裝置,例如線路保護、變壓器保護,母差保護,各種測量儀表等均是該母線上的二次負載。由于電壓互感器二次路異常,導致加到保護裝置上的電壓下降,甚至降為零,從而造成各種保護和測量裝置誤動或發生錯誤

　　所以在電壓互感器斷線，我們第一要檢查的地方是熔斷器

　　檢查步驟如下：

　　1、如果檢查發現高壓側或低壓側熔斷器熔斷，現場工作人員

　　一定要立即將有關的保護比如，低壓閉鎖、方向閉鎖、距離保護等接觸，

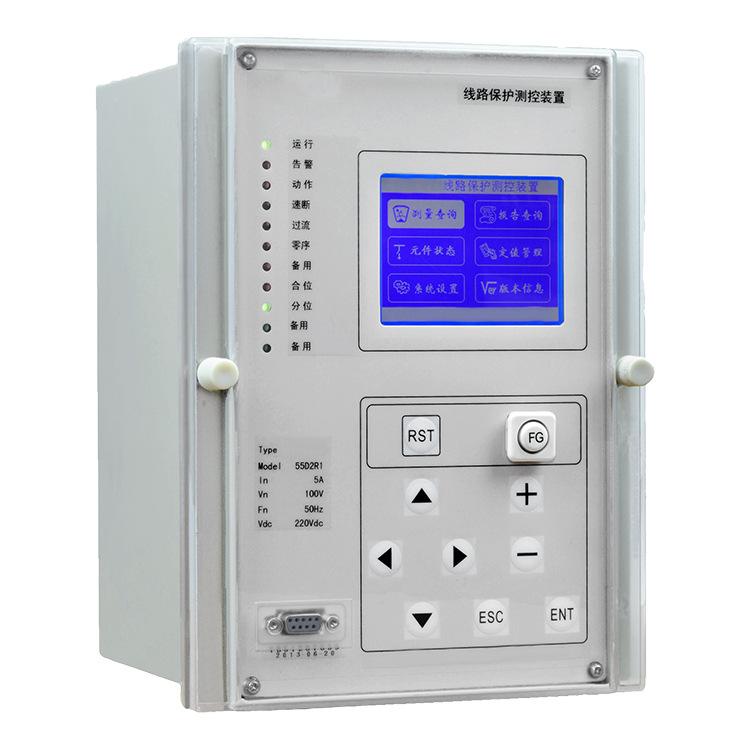

　　這個要在繼電電保護裝置上來檢查、操作。

　　具體處理方法思路

　　1、發現高壓側熔斷器，要檢查原因，并且排除故障，一定要確認有沒有問題才可以進行更換。

　　2、如果發現低壓側熔斷，同樣是先檢查如果沒有問題。

　　高壓熔斷器熔斷的原因因素，出現有斜坡，出現大電流

　　大電流過載有兩種可能性一種是短路，一種過載，熱繼電器檢查過載。

　　熔斷器加保護裝置通過電壓電流互感器方式檢查熔斷器是否正常。

　　高壓側短路和過載大這種情況很少。低壓比較多二次回路出了問題

　　3、加入新的熔斷器恢復正常后，可以將停用的保護裝置投入運行（新的熔斷器要跟原先的一樣不能變大變?。?/p>

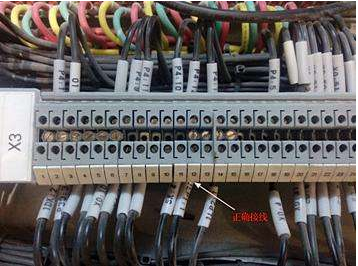

　　如果更換熔斷器后，仍然出現斷線信號，申請在安全的前提下對信號回路進行檢查，電壓端子是否出現松動、斷開、線路接觸不良、短路等故障，可以通過對信號、電壓回路的端子挨個去緊一緊，來進行處理
