低壓互感器是工業上用于1KV以下，36V以上交流互感器。包含低壓電流互感器及低壓電壓互感器兩種。低壓電壓互感器低壓電壓互感器品種較少，較常見的為JDG4-0.5系列型號，主要起到變壓器的作用為用電設備供電。
產品參數：
額定電壓比：200/100 220/100 380/100 500/100 準確等級：0.2級 0.5級 1極 3極
產品優勢：
電能、電壓的測量和繼電保護。

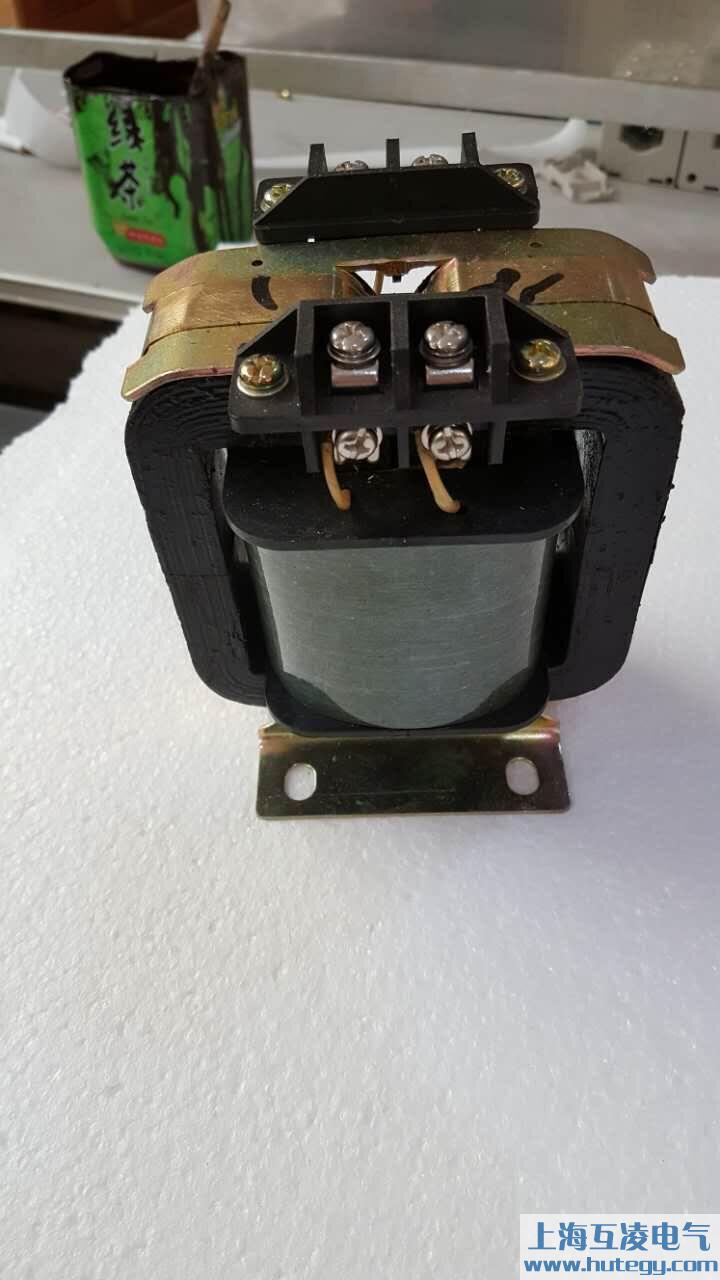

JDG4-0.5電壓互感器產品實物圖：
關鍵詞：JDG4-0.5電壓互感器 ，報價，jdg4-0.5 380/100 380/√3 100/√3
概述
JDG/JDG1/JDG4/JDGW-0.5電壓互感器適用于額定頻率為50Hz或60Hz、額定電壓為0.5kV及以下的電力系統中，作電能、電太壞的測量和繼電保護用。
技術數據
| 產品型號 | 額定電壓比 | 準確級及額定輸出(VA) | 剩余繞組準確級及額定輸出 | 頻率 | 極限輸出 | 額定絕緣水平 | ||||
| 0.2 | 0.5 | 1 | 3 | 3P | 6P | |||||
| JDG-0.5 | 200/100 220/100 380/100 500/100 |
25 | 40 | 100 | 50 | 200 | 0.5/3 | |||
| JDG1-0.5 | 15 | 25 | 50 | 120 | ||||||
| JDG4-0.5 | 100 | |||||||||
| JDGW-0.5 | 380/100/100/3 580/100/100/3 |
50 | 80 | 250 | 40 | 50 | 340 | 0.5/3 | ||

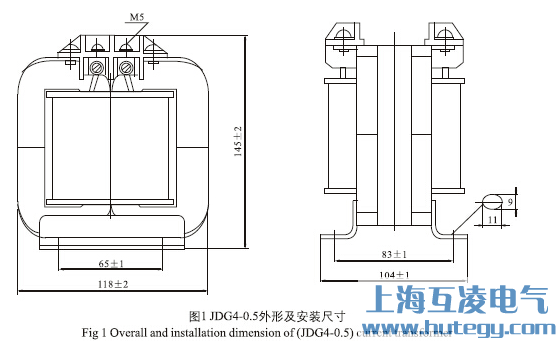

外形及安裝尺寸圖
接線圖：
接線方式可以點擊查看 電壓互感器接線方式
一般電壓互感器接線方式有如下三種：
1、星形接線 在中性點不接地或經消弧線圈接地的系統中，為了測量相對地電壓，PT一次繞組必須接成星形接地的方式。
2、V-V接線 用兩臺單相互感器分別跨接于電網的UAB及UBC的線間電壓上，接成不完全三角形接線（也稱V，v接線），廣泛應用在20KV以下中性點不接地或經消弧線圈接地的電網中測量三個相間電壓，但不能測相對地電壓。
3、開口三角接線 三臺單相三繞組電壓互感器構成YN，yn，d11或YN，y，d11的接線形式（二次側星形繞組中性點不直接接地，而采用b相接地），廣泛應用于各級電壓系統中，而3~15KV電壓級廣泛采用三相式電壓互感器。其二次繞組用于測量相間電壓或相對地電壓，輔助二次繞組接成開口三角形，供接入中性點不接地電網絕緣監視儀表、繼電器使用，或供中性點直接接地系統的接地保護。
