一、簡介

XD1-16限流電抗器的數值都是固定的，當大電流流過時不會消退。限流電抗器串接系統中，主要是增加系統阻抗，系統發生故障時限制短路電流，降低到設備允許值。 串抗作用：抑制電網電壓波形畸變、控制電容器組諧波分量、限制電容器組投切時浪涌電流 濾波作用：濾除高次諧波、電力系統無功補償、限制浪涌電流。串聯電抗器與電容器串聯調諧是粗略調到某次諧波而不是精調的，而濾波電抗器與電容器串聯調諧是精確調到某次諧波而不是粗調的。

二、適用環境

1.海拔不超過2000m；

2.環境溫度-25～+45(℃)，相對濕度不超過90%；

3.電源電壓的波形近似于正弦波；

4.周圍無有害氣體，無易燃易爆物品；

5.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

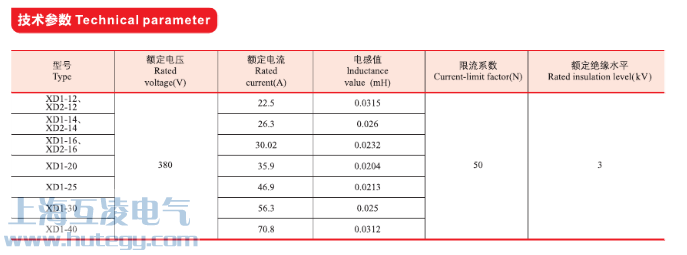

三、限流電抗器參數

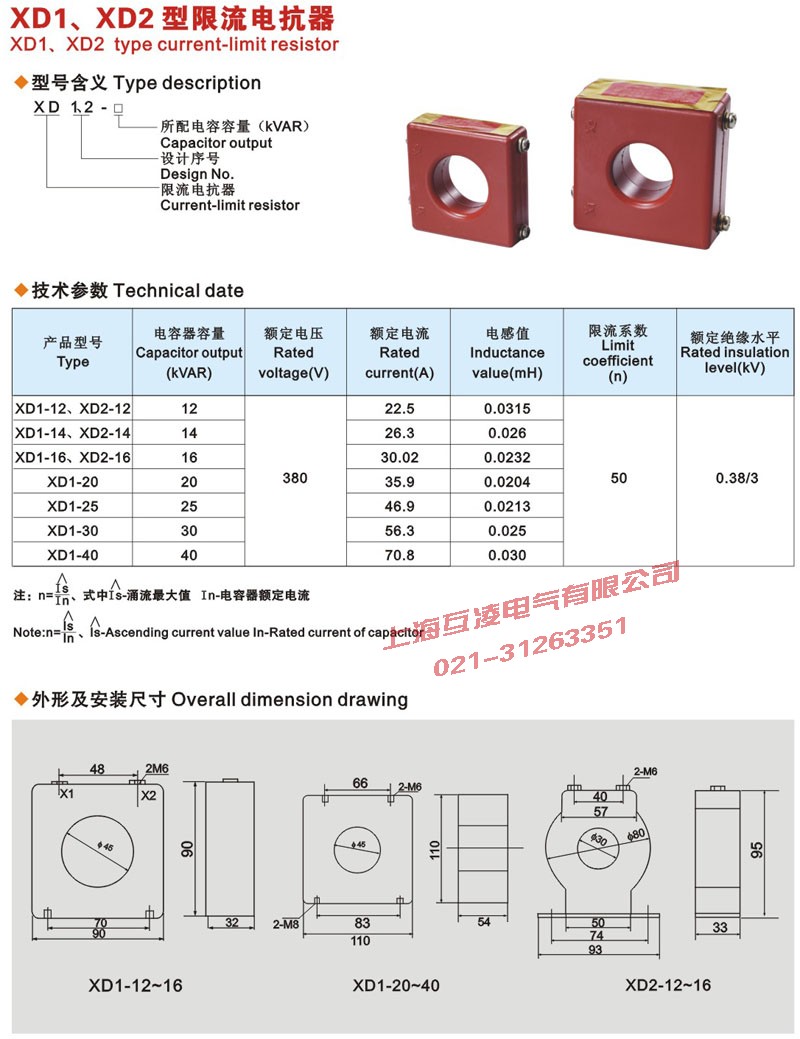

四、外形尺寸

五、限流電抗器接線方式

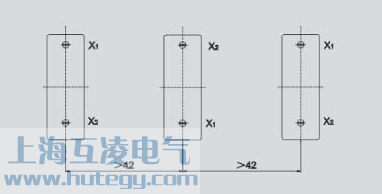

 XD1-16限流電抗器的接線方式：在每相電容器中串入一個電抗器就可以，X1、X2兩端可以任意互換?！?/p>

   限流電抗器一般用于配電線路。從同一母線引出的分支饋線上往往串有限流電抗器，以限制饋線的短路電流，并維持母線電壓，不致因饋線短路而致過低?！　?/p>

   電力網中所采用的電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。

   因此，為了滿足某些斷路器遮斷容量的要求，常在出線斷路器處串聯電抗器，增大短路阻抗，限制短路電流。
