簡介

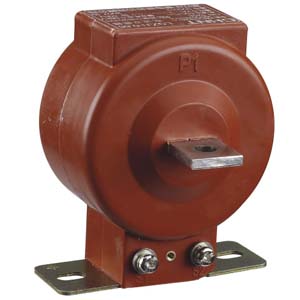

產品采用環氧樹脂澆注絕緣，安裝方式采用底板固定，增加產品的穩固性，安全性，耐用性。主要在額定電壓為0.66KV及以下的戶內使用，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用。解決了在200A以下的配電回路中一次匝數過多，繞制困難，用戶竊電，且不美觀的問題，特別適用于抽屜式低壓開關柜及其它一些元件比較擁擠的電氣裝置。廣泛運用在大小企業，行業,由于產品的外形小巧， 十分方便安裝接線。

型號字母含義

一、電流互感器型號：第一字母：L電流互感器第二字母：A穿墻式；Z支柱式；M母線式；D單匝貫穿式；V結構倒置式；J零序接地檢測用；W抗污穢；R繞組裸露式第三字母：Z環氧樹脂澆注式；C瓷絕緣；Q氣體絕緣介質；W與微機保護專用第四字母：B—帶保護級；C—差動保護；DD級；Q加強型；J加強型ZG第五數字：電壓等級 產品序號

變比參數

圖紙及外形尺寸

使用原則

使用原則1電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載電流互感器串聯2）按被測電流大小，選擇合適的變比，否則誤差將增大。同時，二次側一端必須接地，以防絕緣一旦損壞時，一次側高壓竄入二次低壓側，造成人身和設備事故3）二次側絕對不允許開路，因一旦開路，一次側電流I1全部成為磁化電流，引起φm和E2驟增，造成鐵心過度飽和磁化，發熱嚴重乃至燒毀線圈；同時，磁路過度飽和磁化后，使誤差增大。電流互感器在正常工作時，二次側近似于短路，若突然使其開路，則勵磁電動勢由數值很小的值驟變?yōu)楹艽蟮闹?，鐵芯中的磁通呈現嚴重飽和的平頂波，因此二次側繞組將在磁通過零時感應出很高的尖頂波，其值可達到數千甚至上萬伏，危及工作人員的安全及儀表的絕緣性能。
