簡介

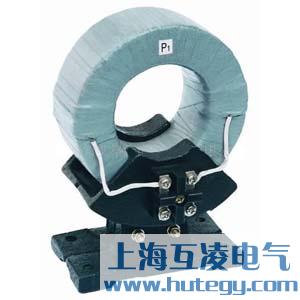

LJ-7零序電流互感器導磁材料采用經退火處理的環型鐵芯;得以在一次零序電流一但達到整定電流,二次準確輸出電流供繼電器動作,以達到保護的目的。

概述

LJ-7零序電流互感器為戶內型產品，供接地電流系統中發電機、同期調相機或電動機的接地保護用。與本型電流互感器連用的繼電器為 DD-11/0.2型，當保護范圍內有接地故障時，故障電流通過電纜在互感器二次回路中產生 零序電流使繼電器動作。

電流互感器變比參數

原理概述

零序電流保護具體應用可在三相線路上各裝一個電流互感器（CT），或讓三相導線一起穿過一零序CT，也可在中性線N上安裝一個零序CT，利用這些C.T來檢測三相的電流矢量和，即零序電流Io，IA+IB+IC=Io，當線路上所接的三相負荷完全平衡時（無接地故障，且不考慮線路、電器設備的泄漏電流），Io=0；當線路上所接的三相負荷不平衡，則Io=IN，此時的零序電流為不平衡電流IN；當某一相發生接地故障時，必然產生一個單相接地故障電流Id，此時檢測到的零序電流IO=IN+Id，是三相不平衡電流與單相接地電流的矢量和。
對于零序電流保護的零序CT安裝，一定要符合有關工藝標準。對于IT接地系統，由于發生單相接地故障時，接地電流不僅可能沿著發生故障電纜的導體表面流回，而且也可能沿著非故障電纜的導體表面流回，故安裝時必須將電纜頭經零序CT接地，這樣才能保證故障相和非故障相的電容電流通過接地點，即能防止區外故障時保護裝置誤動作，又能保證故障時裝置可靠動作。對于IT接地系統，一般采用在中性線N上安裝零序CT，對在低壓側母排的零序CT必須安裝于中性線N與工作接地點（或重復接地）之間的母排上。如零序CT安裝于配電屏的N線母排上，由于配電屏金屬外殼一般直接與接地極相聯，當母線發生接地短路時，產生的故障電流Id將沿著配電屏金屬外殼→接地線→變壓器中性點流動，而不經過零序CT，達不到所要求實現的保護功能，這一點在現場施工時很容易疏忽。
