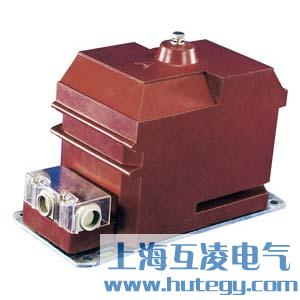

JDZX10-10電壓互感器摘要：

本頁主要介紹JDZX10-10電壓互感器的作用、變比、準確級、接線圖、價格、型號及相關參數,還提供訂制各種非標JDZX10-10電壓互感器

JDZX10-10電壓互感器為單相、戶內、干式全封閉產品，使用時三臺一組，JDZX10-3、6、10為Yo/ Yo/[連接，JDZXF10-3、6、10為Yo/Yo/Yo/[連接。分別適用于額定頻率50Hz}60Hz，額定電壓為 3, 6, 10kV電力系統中作電能計量、電壓監控和繼電保護用

產品優點：

產品體積小、重量輕，具有優良的絕緣性能耐沖擊和機械壓力，并可以保護繞 組不受潮。

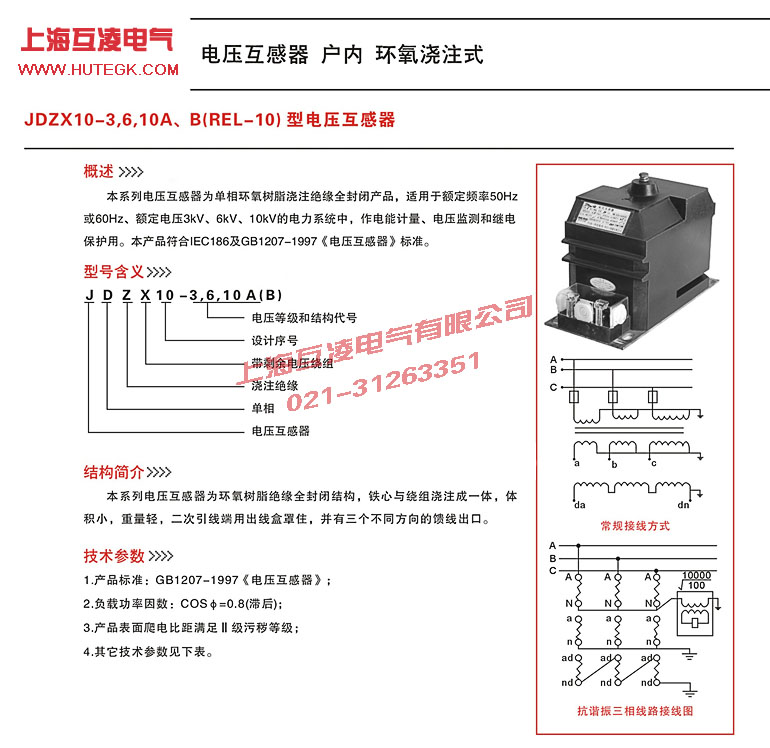

一、JDZX10-10電壓互感器概述

JDZX10-10電壓互感器為單相、戶內、干式全封閉產品，使用時三臺一組，JDZX10-3、6、10為Yo/ Yo/[連接，JDZXF10-3、6、10為Yo/Yo/Yo/[連接。分別適用于額定頻率50Hz}60Hz，額定電壓為 3, 6, 10kV電力系統中作電能計量、電壓監控和繼電保護用。

二、JDZX10-10電壓互感器結構

本電壓互感器為全封閉結構，繞組為環氧樹脂全真空澆注全絕 緣結構。

鐵芯采用優質硅鋼片卷繞而成，絕緣靠環氧樹脂。

產品體積小、重量輕，安裝不占有 限空間。

所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能耐沖擊和機械壓力，并可以保護繞 組不受潮。

一次繞組引出線端子的標志為A,N;二次繞組引出線測量級端子的標志為a, n,保護級 端子的標志為da,do均在澆注體上清晰標注．在夾件上的接地標志旁有接地螺栓供接地用，下部支 架供安裝用。整體結構緊湊，使用方便。

JDZX10-3，6、10互感器的連接組標號為，1/1/1/12-12, JDZXF10-3、6、10互感器的連接組標號為1/1/1/1/12/12-12，三臺單相三繞組電壓互感器連組為（剩余電壓繞組接成開口三角形）。

三、使用條件

3.1.海拔高度不超過3000米；
3.2.周圍環境溫度不高于+40C，不低于- 5度
3.3.周圍空氣的相對濕度不大于85%（ 20度 ；
3.4.滿足II 污穢等級；
3.5.安裝場所無腐蝕性的氣體。

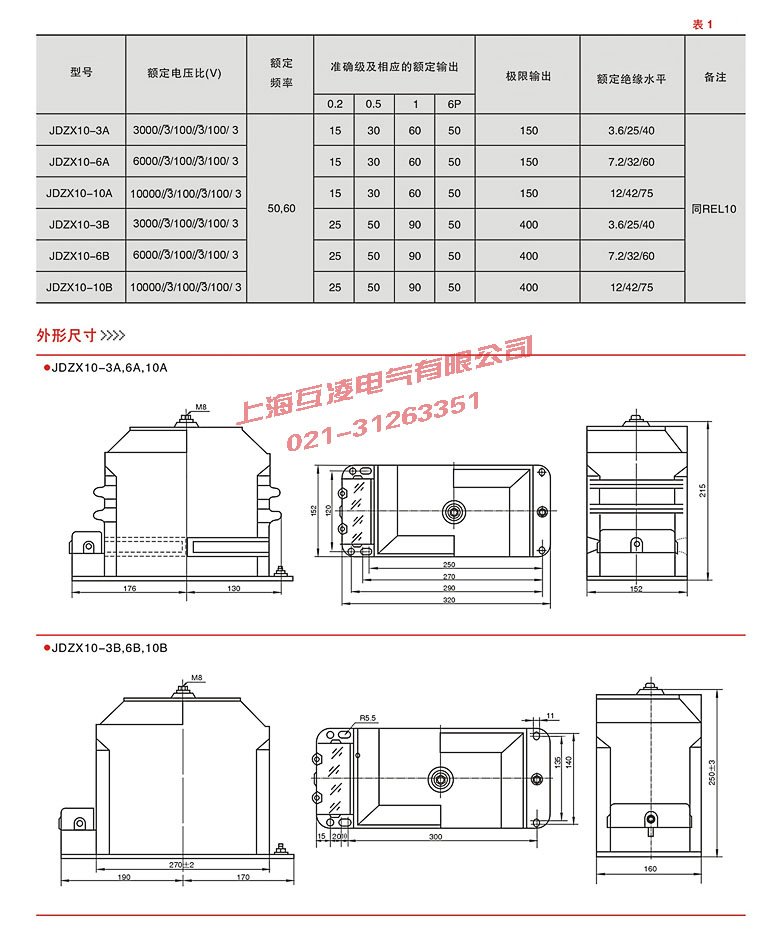

四、技術表

五、外形尺寸圖

六、接線方式及安裝尺寸圖

1．一個單相電壓互感器的接線

   這種接線方式在三相線路上，只能測量某兩相之間的線電壓，用于連接電壓表、頻率表及電壓繼電器等。

2．兩個單相電壓互感器的V／V形接線

   這種接線方式又稱不完全星形接線，可以用來測量三個線電壓，供儀表、繼電器接于三相三線制電路的各個線電壓。

3．三個單相電壓互感器Y。／Y。形接線

   這種接線方式能滿足儀表和繼電保護裝置選用相電壓和線電壓的要求。在一次繞組中點接地情況下，也可裝用絕緣監察電壓表。

4．三個單相三繞組電壓互感器或一個三相五芯柱三繞組電壓互感器Y。／Y。／△（開口三角形）接線

   這種接線方式在10kV中性點不接地系統中應用廣泛，它既能測量線電壓、相電壓并能組成絕緣監察裝置和供單相接地保護用。接成Y。形的二次繞組稱為基本二次繞組，用來接儀表、繼電器及絕緣監察電壓表；接成(開口三角形)的二次繞組，稱為輔助二次繞組，用來連接監察絕緣用的電壓繼電器。在系統正常運行時，開口三角形兩端的電壓接近于零，當系統發生一相接地時，開口三角形兩端出現零序電壓，使電壓繼電器吸合，發出接地預告信號。

七、JDZ10-10電流互感器標識

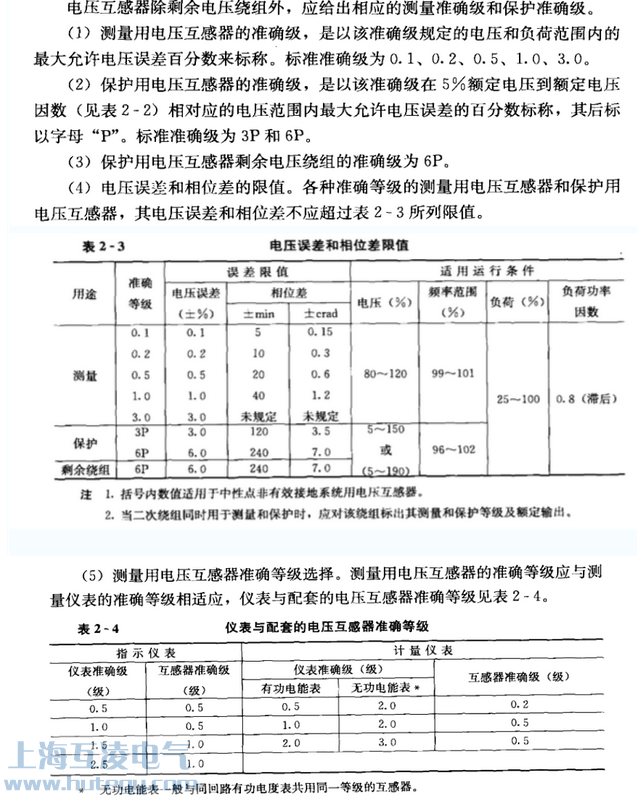

七、電壓互感器精度等級的選擇
