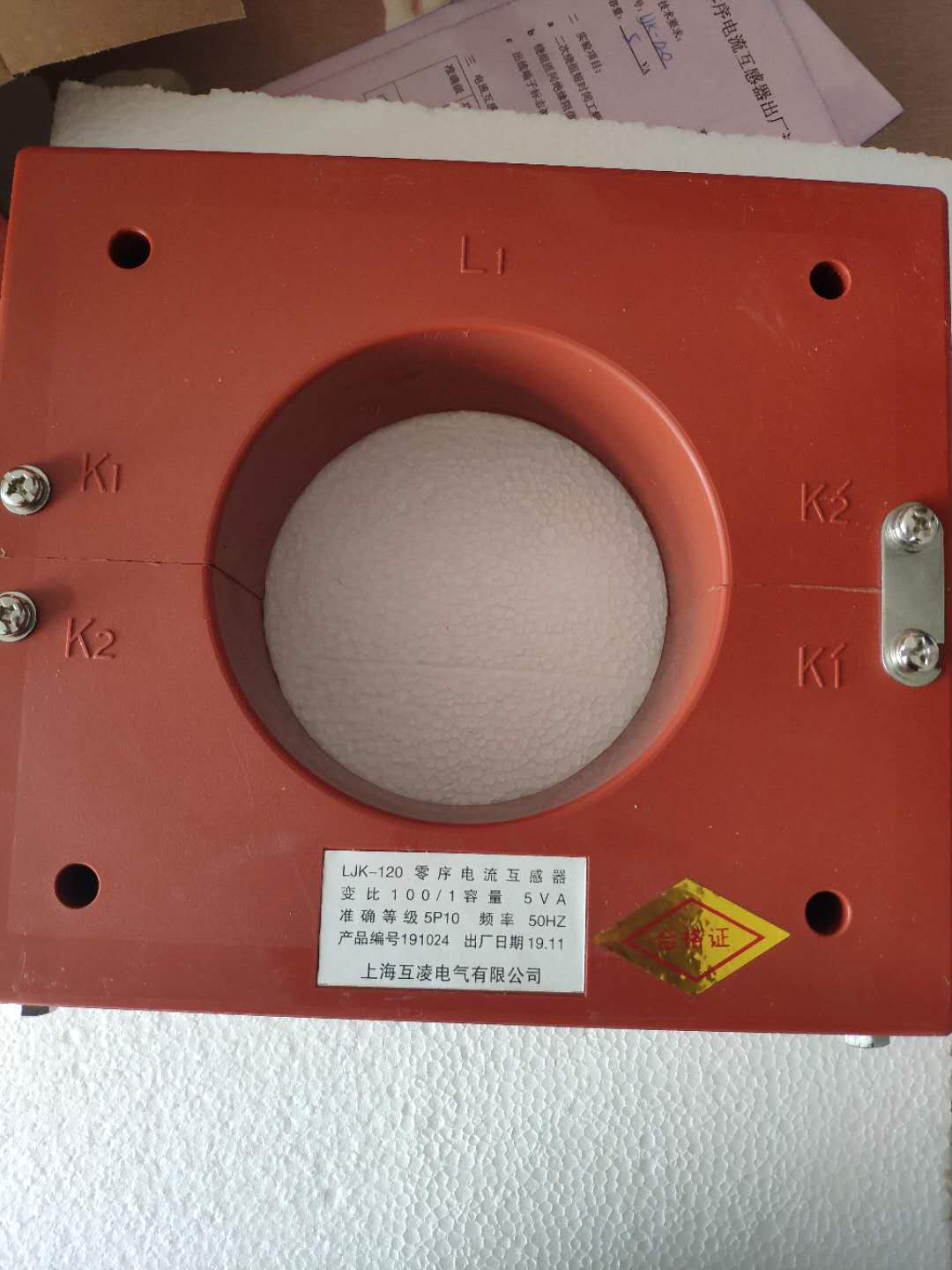

零序電流互感器額定負荷選擇

　　國標中規定：“在額定頻率及額定負荷下，電流誤差，相位差和復合誤差不超過下表所列限值。”所以所選零序電流互感器的容量要與二次回路（裝置及回路）阻抗匹配，才能達到上表精度，如所選容量大時零序電流互感器在使用時將出現正誤差，反之則出現負誤差。

　　國標中規定，保護用電流互感器誤差限值

　　準確級額定一次電流下的電流誤差%額定一次電流下的相位差±（ˊ）在額定準確限值一次電流下的復合誤差%

　　5P±1±605

　　10P±3——10

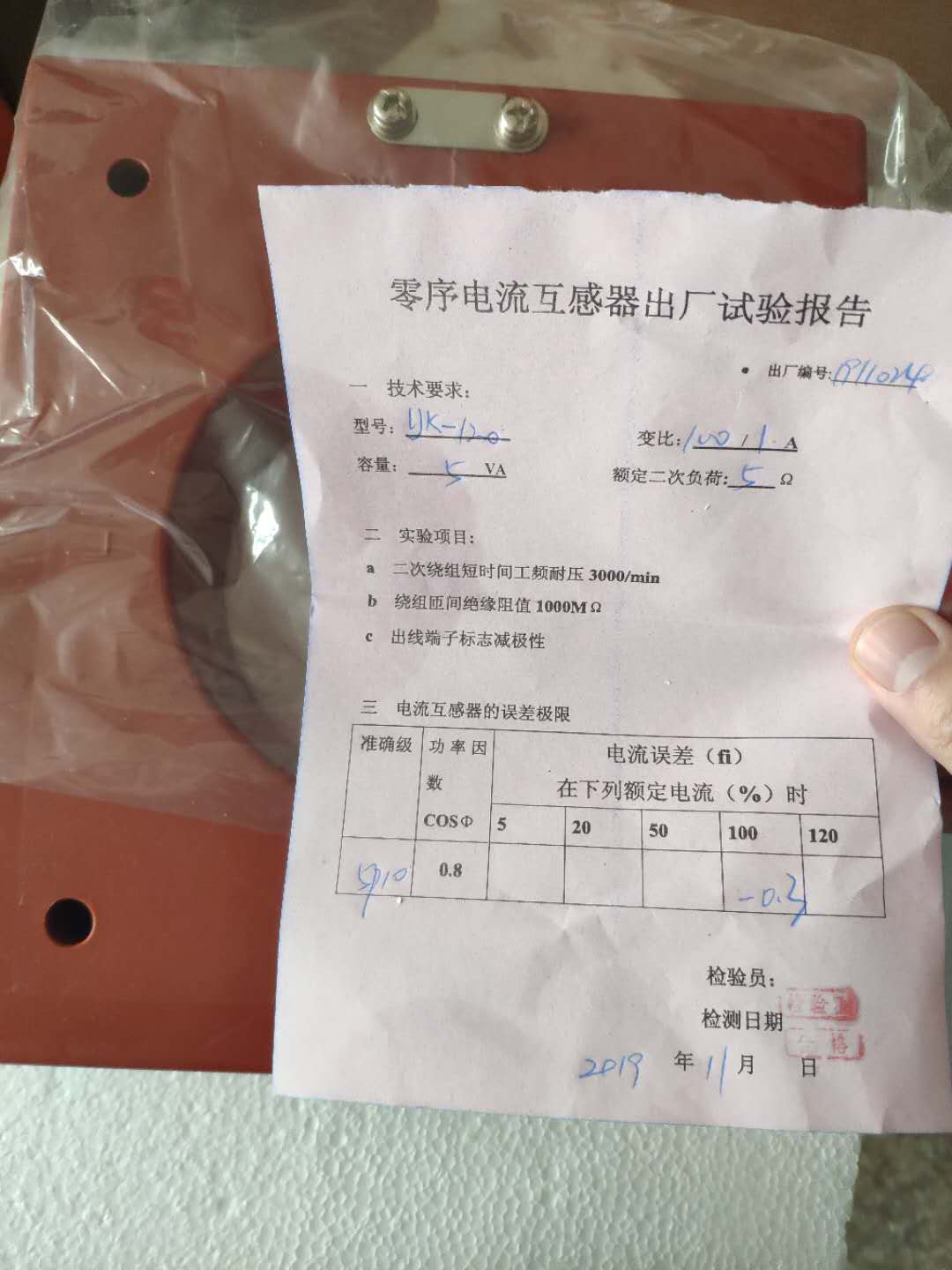

　　1、零序電流互感器容量與二次阻抗的關系

　　Z=S/I2 或   S=I2×Z

　　式中S：容量（額定負荷）用“VA”表示

　　I：二次額定電流，（5A或1A）用“A”表示

　　Z：二次所接儀器或繼電器的阻抗和二次聯結線路阻抗之和，用“Ω”表示。

　　例如：變比100/5     容量：5VA、  Z=S/I2=5/52=0.2（Ω）

　　     變比150/5     容量：10A、  Z=S/I2=10/52=0.4（Ω）

　　 變比100/1    容量：2.5VA Z=S/I2=2.5/12=2.5（Ω）

　　 變比50/1     容量：1VA   Z=S/I2=1/12=1（Ω）

　　2、與綜合保護等電子型保護裝置配套的零序電流互感器容量

　　保護裝置若是就地安裝（即安裝在開關柜上），回路阻抗一般在0.2Ω～0.4Ω，可以忽略不計。二次額定電流5A的零序互感器選5VA，二次額定電流1A的零序電流互感器0.2VA～0.4VA。若電纜連接回路較長（即保護裝置安裝在控制室），則必須考慮回路阻抗，加大容量。
