限流電抗器的作用

　　前言：電抗器被稱作電感器，電抗器可以把電能通過自身變成磁能，并且會將能量儲存起來，電抗器還可以控制電流的增減變化。

　　一般用于配電線路。從同一母線引出的分支饋線上往往串有限流電抗器，以限制饋線的短路電流，并維持母線電壓，不致因饋線短路而致過低。

　　電力網中所采用的電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。因此，為了滿足某些斷路器遮斷容量的要求，常在出線斷路器處串聯電抗器，增大短路阻抗，限制短路電流。

　　由于采用了電抗器，在發生短路時，電抗器上的電壓降較大，所以也起到了維持母線電壓水平的作用，使母線上的電壓波動較小，保證了非故障線路上的用戶電氣設備運行的穩定性。

　　限流電抗器的作用或干式空心限流電抗器作用

　　限流電抗器與電力系統串聯,在電力系統發生故障時,用以限制短路電流。當線路發生短路時，限流電抗器利用其電抗器特性限制線路的短路電流在某一確定的限值內，以利開關設備順利有效的切除故障。限流電抗器一般使用電抗值線性度較好的空心電抗器。限流電抗器可在長期額定電流下安全可靠的運行。故障情況下，其安匝數成數倍、幾十倍的增加，但要求其阻值或限制短路電流的能力不能變小，因此，限流電抗器宜做成空心產品而非鐵心產品。

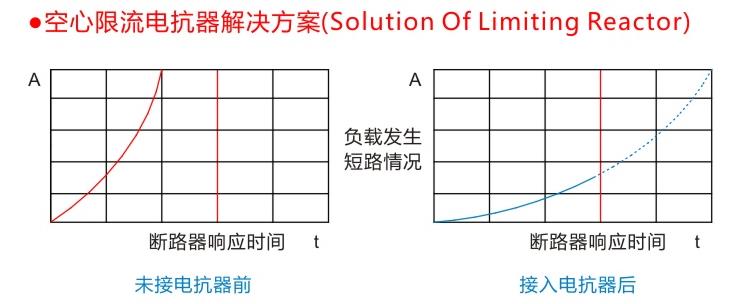

　　斷路器接空心限流電抗器后的作用圖解

　　下面總結下其他電抗器的作用：

安裝方式不同電抗器的作用不同

a.串聯電抗器在并聯電容器補償裝置中與電容器串聯，，用以抑制諧波電流和限制合閘涌流。

b.限流電抗器串聯在電力系統上，在系統發生故障時，用以限制短路電流，將短路電流限制在允許的范圍內。

c.并聯電抗器并聯在電力系統上，通過主變向系統輸送感性無功，用以補償輸電線路的電容電流，防止輕負荷線端電壓升高，維持輸電系統的電壓穩定。

d.濾波電抗器與并聯電容組串聯使用，組成調諧回路，濾除特定的高次諧波，保證電網供電質量。

　　電抗器的作用

　　1、輕空載或輕負荷線路上的電容效應，以降低工頻暫態過電壓；

　　2、改善長輸電線路上的電壓分布；

　　3、使輕負荷時線路中的無功功率盡可能就地平衡，防止無功功率不合理流動同時也減輕了線路上的功率損失；

　　4、在大機組與系統并列時降低高壓母線上工頻穩態電壓，便于發電機同期并列；

　　5、防止發電機帶長線路可能出現的自勵磁諧振現象；

　　6、當采用電抗器中性點經小電抗接地裝置時，電抗器

　　1、輸入電抗器的作用

　　用來限制電網電壓突變和操作過電壓引起的電流沖擊，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時產生的電壓缺陷,有效地保護變頻器和改善功率因數，它既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染。

　　◆降低變頻器對其它設備的干擾

　　◆降低其它設備對變頻器系統的干擾

　　◆減少外部干擾引起變頻器故障保護

　　◆減少變頻器相間電壓不平衡

　　◆阻抗極低的線路增加負載阻抗

　　◆在一條線路上安裝有大量變頻器

　　◆使用cosφ（功率因數）校正電容單元

　　2、輸出電抗器的作用

　　輸出電抗器主要作用是補償長線（50-200m）分布電容的影響，并能抑制輸出諧波電流，提高輸出高頻阻抗,有效抑制dv/dt.減低高頻漏電流,起到保護變頻器,減小設備噪聲的作用。電容器在補償功率的時候，往往會受到諧波電壓和諧波電流的沖擊，造成電容器損壞和功率因數降低，為此，需要在補償?shù)臅r(shí)候進行諧波治理。

　　3、直流電抗器的作用

　　直流電抗器接在變頻系統的直流整流環節與逆變環節之間，主要用途是將疊加在直流電流上的交流分量限定在某一規定值,保持整流電流連續，減小電流脈沖值,使逆變環節運行更穩定及改善變頻器的功率因數。

　　◆降低電網系統中的諧波含量

　　◆加裝電容器后可以降低電費

　　◆加裝電容器后可以能節省設備費用

　　◆加裝電容器后提高生產量，保持質量

　　◆加裝電容器后可加大配電系統的容量
